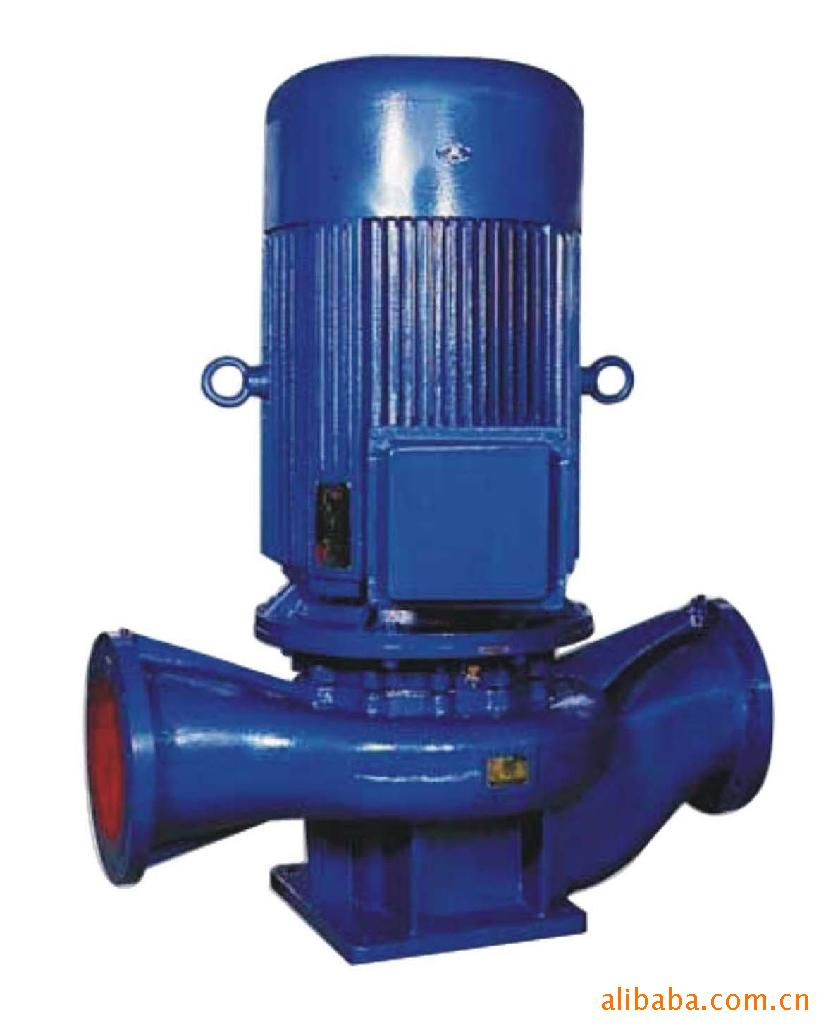

厂家供应 优质立式管道泵 ISG电动立式管道离心泵

产品简介：

产品详情：产品概念 ISG系列单级单吸立式离心泵是我公司参见国际ISO2858和国家标准jb/t6878.2规定的性能参数设计的第二代高效节能产品。-93，结合公司多年的生产经验，是替代SG型管道离心泵，IS型离心泵，D型多级离心泵等常规泵的完美产品。系列流量范围1.5〜1600m3/h，扬程5〜156m，口径：15〜500mm，分成基本型，分体型，切割型等标准。根据使用场合的介质和温度，溢流部的材料变化和结构变化，IRG型热水泵的设计制造，有着相同性能参数的IHG型管道化工泵，YG立式管道油泵，因此可以推广使用该系列产品。在任何情形下都应更换常规的离心泵。 特征 ①泵是垂直结构，入口和出口直径相同，坐落同一中心线上。它可以像阀门一样安装在管道中。结构连贯美观，占地面积小，建设投资少。可以安装保护盖。户外使用。 ②叶轮直接安装在电动机的延长轴上。轴向尺码短，结构连贯。泵和电动机的轴承配置合理，可以有效地均衡由泵的运行产生的径向和轴向载重，从而保证泵的稳定运行和振动。噪音极低。 ③轴封采用机械密封或机械密封组合，采用进口钛合金密封圈，中等耐高温机械密封，并采用硬质合金，耐磨密封，可有效性提高机械密封的使用寿命。 ④在不拆除管道系统的情形下安装和修理方便面。可以通过卸下泵接头的螺母将所有转子组件抽出。 ⑤根据使用要求，即流量和扬程要求，可以串联和并联使用泵。 ⑥根据管道配置的要求，可采用立式和卧式安装。 使用范围 1.ISG立式离心泵，用于输送清水和物理特性类似于清水的其他液体，所用介质的温度不超过80℃，适用于工业和城市给排水，高层建筑增压供水，花园洒水灌溉，消防提高压力，远距离输水，供暖，卫生间等冷热水循环增压及装置配套等。 2.IRG立式热水循环泵，适用于能源，冶炼，木头加工，化工，纺织，造纸，餐馆，浴池，旅店等锅炉热水增压循环泵和城市供热系统循环泵，使用介质温度不超过120℃。 3.IHG立式化工泵，适用于运输纺织，原油，化工，制药，保健，食品，炼油和其他行业中的化学腐蚀性液体。介质温度为-20℃〜+120℃。 4.YG立式管道油泵用于输送汽油，煤油，柴油等原油产品。被输送介质的温度为-20℃〜+120℃。 工作环境 ①吸收压力≤1.0mpa，或泵系统最高工作压力1.6mpa，即泵吸入压力+泵压头≤1.6mpa，泵液压试验压力为2.5mpa。 （订购时请注明系统工作压力。泵系统的工作压力大于1.6mpa时，应在订购时另外注明，以便泵的流通部分和连接部分在铸造时由铸钢制成制造业。） ②环境温度＜40℃，相对温度＜95％。 ③输送介质中固体颗粒的体积含量不超过单位体积的0.1％，粒径大于0.2mm。 留意：如果使用的介质是细颗粒，请在订购时注明，以便制造商可以使用耐磨的机械密封。 型号解释 管道离心泵简介： 1.管道离心泵的基本结构由六个部分组成 管道离心泵的基本结构由六个部分组成：叶轮，泵体，泵轴，轴承，密 封环，填料函。叶轮是离心泵的基本部分。它兼具高速度和大输出。叶轮上的叶子起着最主要功用。叶轮在组装前须要通过静平衡实验，叶轮的内外表面须要光滑以减少河水的摩擦损失;2。泵体又称泵壳，是泵的主体，起到支撑和固定的功用，并与支架联接以安装轴承;3。泵轴的功用是将电动机与联轴器连通起来，将电动机的扭矩传送到叶轮，因此它是机械能传送的主要部分。4。轴承是套在泵轴上以支撑泵轴的组件。滚动轴承有滑动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂。加油应恰当。一般为2/3〜3/4，如果体积太大，会产生热量，如果体积太小，则会产生噪音和热量。滑动轴承使用透明油作为润滑剂，在油位线上加油太多的油会沿着泵的轴渗出并向低位漂移，太少的轴承会过热并烧坏，从而引起事故！在泵运行期间，轴承的温度应高达85度，并且一般而言在约40度的温度下运行。60度如果温度很高，找出缘故（是否有杂质，油是否为黑色，是否有水进入）并立即展开处理！5。密封环也称之为泄漏减少环。叶轮入口与泵壳之间的间隙太大，致使泵高压区域中的水通过该间隙流向低压区域，从而影响泵的如果间隙太小，将造成叶轮与泵壳之间的摩擦而引起磨损，以增加回油阻力，减少内部泄漏，并推迟叶轮和泵的使用寿命泵壳，在泵壳内缘与叶轮外辅助设备的连接处安装一个密封环，密封间隙应维持在0.25至1.10mm之间6。填料函主要由填料，水密封环，填料管，填料压盖和水密封管组成。填料函的功用主要是用于封闭泵壳与泵轴之间的间隙，以预防河水入泵从外部流动，外部空气进入泵中，自始至终维持泵中的真空！当泵轴和填料摩擦产生热量时，水封将水输送到水封环以冷却填料！泵正常运行，因此在对泵展开粗纱检查时应特别留意填料函的检查！！工作600小时后应更换填料。
